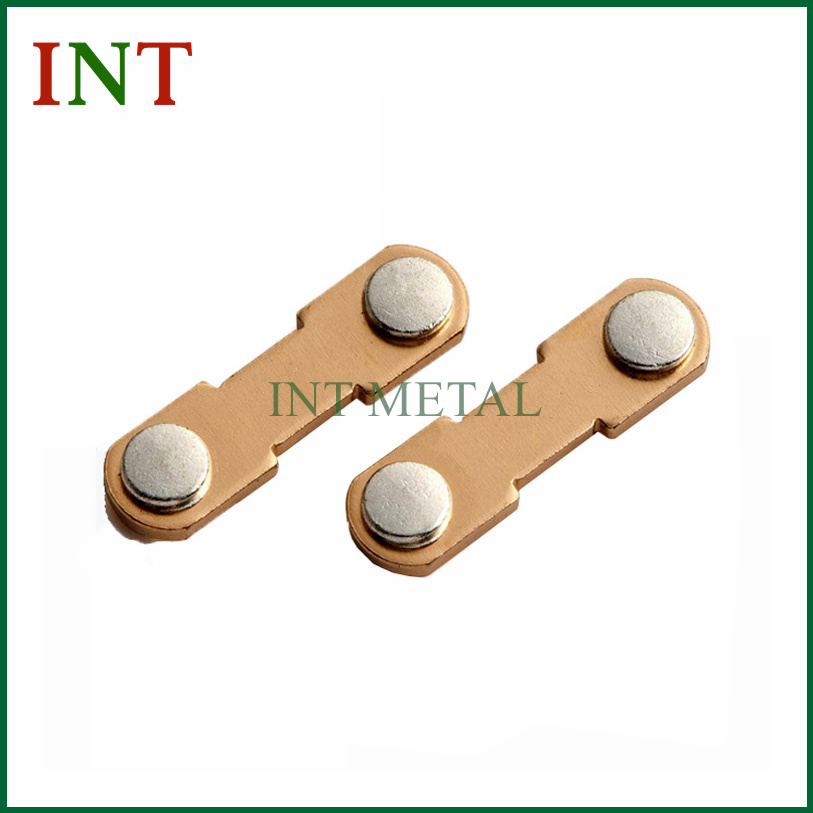

可動接触リベットは、コンタクタ、回路ブレーカー、スタータ、温度コントローラ、スイッチ、リレーなどのデバイスの電力の制御と切り替えを支援するために設計された高精度の電気接点コンポーネントです。 12年以上の製造経験を持ち、INT要求の厳しい OEM および ODM 用途向けに、銀ベースの接点材料と銅または銅ニッケルベースの材料を使用したカスタマイズされた可動接点リベットを開発します。
可動接点リベットは、スイッチング機構の可動導電部分に取り付けられる特殊な電気接点部品です。動作中、可動接点は固定接点に近づいたり、固定接点から離れたりして、電気回路を確立または遮断します。
この動きにより、接触面が特に重要になります。スイッチング サイクルごとに、アーク放電、機械的衝撃、摩擦、熱が発生する可能性があります。したがって、適切に設計された接触リベットは、繰り返しの動作を通じて機械的完全性を維持しながら、安定した電気インターフェースを提供する必要があります。
実際の用途では、可動接点リベットは、スイッチング機構を通じて直接的または間接的に電力を制御できます。これらは、信頼性の高いスイッチングとコンパクトなコンポーネント寸法が必要とされる小電流および中電流の電気機器に特に適しています。
材料の選択は、可動接触リベットを設計する際の最も重要な要素の 1 つです。接触面は、導電性、耐電気摩耗性、耐溶接性、熱的挙動、および動作環境との適合性のバランスをとらなければなりません。
入手可能な INT 製品情報によると、一般的に使用される接触面の材料には、Ag、AgNi、AgCdO、AgSnO が含まれます。2、AgSnO2で2O3、AgZnO。銅および銅ニッケルが共通の母材として使用されます。
| 材料カテゴリー | 代表的な材質 | 主な考慮事項 |
|---|---|---|
| 銀 | 銀 | 導電性と接触性能 |
| シルバーニッケル | アグニ | 優れた耐アーク性を備えた電気的および熱的性能 |
| 酸化カドミウム銀 | AgCdO | 電気摩耗および融着に対する耐性 |
| 酸化銀錫 | AgSnO2 | 要求の厳しいスイッチングアプリケーションに最適 |
| 基材 | 銅/銅ニッケル | 機械的サポートと導電性接続 |
電流レベル、スイッチング周波数、電圧、負荷特性、熱条件、機械的要件、および最終的な電気デバイスの予想耐用年数に応じて、適切な材料を選択する必要があります。
可動接点リベットのコンパクトな構造により、幅広い電気スイッチング部品に適しています。これらは主に小電流および中電流のアプリケーションに関連しています。
エンジニアや調達チームにとって、アプリケーションは常に電気負荷や機械的動作と併せて考慮する必要があります。あるスイッチング デバイスで良好に機能するコンタクト リベットでも、材料や寸法を調整しないと別の設計には適さない場合があります。
リベットは可動接点アセンブリに正しく適合する必要があるため、寸法精度は非常に重要です。 INT は、約 2.5 mm ～ 8 mm のヘッド直径をカバーする代表的な仕様で、カスタマイズされた寸法を提供します。
| パラメータ | 代表範囲 | 一般的な許容差 |
|---|---|---|
| ヘッド直径 | 2.5～8mm | ±0.10mm |
| ヘッドの厚さ | 約0.6～2.0mm | ±0.05mm |
| 接触層の厚さ | 約0.3～0.7mm | ±0.05mm |
| シャンク径 | 約1.2～4mm | ±0.05mm |
| シャンク長さ | 約1～4mm | ±0.15mm |
これらの値は、ユニバーサル デザインの制限ではなく、代表的なものとして扱う必要があります。生産プロジェクトの場合、供給者が適切な仕様を確認できるように、購入者は図面、サンプル、技術文書、電気的要件、および組み立て条件を提供する必要があります。
電気接点リベットの製造には、制御された成形、材料の選択、寸法管理、および検査が必要です。コンポーネントは小さいため、わずかな寸法の偏差でもアセンブリの位置合わせや接触性能に影響を与える可能性があります。
プロフェッショナルな製造ワークフローは通常、次の領域に焦点を当てます。
電気部品の大量生産では、公称仕様と同様に一貫した生産が重要です。安定した寸法と再現可能な材料性能により、組み立てのばらつきが軽減され、予測可能な製品品質がサポートされます。
適切な可動接触リベットを選択するには、単に標準サイズを選択するのではなく、実際の動作条件から始める必要があります。調達チームは次のチェックリストを使用できます。
OEM および ODM 生産が可能なメーカーと協力すると、このプロセスを簡素化できます。 INTは、顧客の図面または技術文書に従って部品を製造でき、アプリケーション要件に応じて適切な材料を推奨できると述べています。
中国のメーカーまたは電気接点サプライヤーから可動接点リベットを調達する場合、購入者は単価以外にも目を向ける必要があります。長期的な信頼性は、エンジニアリング サポート、材料の一貫性、寸法管理、文書化、梱包、および配送能力に依存します。
INT は 12 年以上のコンタクト リベット製造経験と ISO9001 認証を報告しています。その製品情報には、OEM および ODM プロジェクト、カスタマイズされた寸法、サンプル要求、航空、速達、または海上による配送オプションのサポートも示されています。
海外調達の場合、可動接点リベットは小型精密部品であるため、梱包も重要です。 INT では、小さなプラスチックまたは真空ビニール袋に約 500 ～ 5,000 個の梱包数量が記載されており、その後、個々のカートンと硬質ボール紙の外装が続きます。
メーカーを比較する購入者にとって、信頼できるサプライヤーは以下を提供できる必要があります。
これらは主に、コンタクタ、サーキットブレーカー、スタータ、温度コントローラ、スイッチ、リレーなどの電気スイッチング機器、特に小電流および中電流の用途で使用されます。
一般的な接触面の材質には、Ag、AgNi、AgCdO、AgSnO などがあります。2、AgSnO2で2O3、AgZnO。一般的なベース材料には、銅および銅ニッケルが含まれます。最適な選択は、アプリケーションの電気的および機械的要件によって異なります。
はい。寸法は、顧客の図面、サンプル、または技術文書に従ってカスタマイズできます。カスタマイズにより、ヘッド直径、ヘッド厚さ、接触層厚さ、シャンク直径、シャンク長さなどの重要な寸法をカバーできます。
INTの製品情報により、サンプルが提供される場合があります。在庫のあるサンプルは無料ですが、製造が必要なサンプルには製造コストがかかる場合があります。
INT は、原材料の状態に応じて、電気接点の納期が約 15 ～ 25 日であることを示します。実際のリードタイムは、材料の入手可能性、注文数量、カスタマイズ、生産要件に基づいてプロジェクトごとに確認する必要があります。
高品質可動接触リベット安定した電気スイッチング、機械的信頼性、および長期にわたるコンポーネントの性能を実現する上で重要な役割を果たします。適切な接点材料、ベース材料、寸法、公差、製造パートナーを選択すると、設計と製造のリスクを大幅に軽減できます。カスタマイズされた製造、OEM/ODM サポート、材料選択支援、および電気接点製造の経験を備えた INT は、産業用電気用途向けの精密接点コンポーネントを調達する企業にオプションを提供します。新しいスイッチング デバイスを開発している場合、またはカスタマイズされた可動接点リベットの信頼できる中国のサプライヤーをお探しの場合は、お問い合わせ図面、仕様、サンプル要件、生産ニーズについて話し合います。
